Гранёные конические опоры: все этапы монтажа
Гранёные конические опоры (ГКО) широко применяются в освещении дорог, парков и промышленных зон. Подрядчики отдают им предпочтения благодаря прочной конструкции, грани которой работают как рёбра жёсткости, и удобству транспортировки на объект.
Установка гранёно-конических опор силами НПО “Просвет”
Мы устанавливаем на объекты и прямостоечные, и фланцевые гранёные конические опоры собственного производства. Как мы это делаем? Разберём ключевые этапы установки, нюансы работы с разными типами опор и требования ГОСТ.
1. Конструкция и виды гранёных конических опор

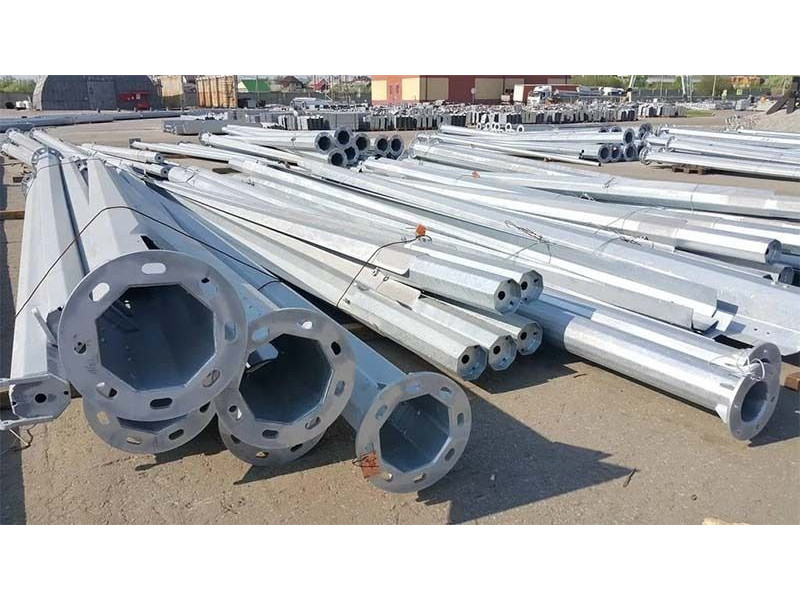

ГКО состоят из одной или двух конических стоек с гранями, обеспечивающими жёсткость. По типу монтажа гранёно-конические опоры делятся на:
Фланцевые — крепятся к закладной детали фундамента (ЗДФ) болтами.
Прямостоечные — бетонируются в грунт напрямую.
Ключевые отличия:
2. Подготовка к монтажу
Общие требования:
Свободный подъезд техники (автокран, буровая установка).
Отсутствие подземных коммуникаций в зоне монтажа.
Подготовка материалов:
Бетонной смеси (ГОСТ 7473-2010).
Гравийно-песчаной подушки (30 см).
Кабеля в защитной трубе (для подключения светильников).
Для фланцевых опор:
Установка фундамента с ЗДФ.
Строго горизонтальное положение анкерного блока.
3. Монтаж гранёно-конической опоры шаг за шагом
3.1. Установка фланцевой гранёной конической опоры
Закладная деталь фундамента (ЗДФ):
Установка ЗДФ в скважину с гравийной подушкой.
Заведение кабеля через технологическое отверстие.
Бетонирование и набор прочности (3–7 дней).
Крепление опоры:
Вариант 1 (с зазором между фланцами):
Установка 4 гаек по уровню.
Подъём опоры краном, закрепление на гайки.
Затягивание болтов с гровер-шайбами.
Вариант 2 (укороченный крепёж):
Установка опоры напрямую на фланец ЗДФ.
Фиксация болтами.
Финишные работы:
Проверка вертикальности теодолитом.
Установка кронштейнов и светильников.
3.2. Монтаж прямостоечной ГКО
Подготовка скважины (диаметр/глубина — по проекту).
Засыпание гравийной подушки.
Установка опоры.
Бетонирование, заполнение пустот.
Установка гранёно-конических опор в НПО “Просвет” производится с применением сертифицированных материалов и соблюдением всех государственных стандартов. Мы делаем быстро, точно и на десятилетия вперёд.
